一、电源在工控机中的重要作用：适当的电源才能保障机器的稳定运行。

　　二、电源从供电方式上可以分为两大类：ATX供电和DC供电

　　ATX供电是我们最常用到的一种供电方式，比如我们4U工控机上面用的4U电源，常见的供电方式是24PIN或者20PIN+4PIN或者8PIN.这种接口的供电方式我们称之为ATX供电方式。

　　ATX电源模块

　　ATX主板采用的ATX电源供电方式

　　三、ATX电源的发展历史：

　　要解释ATX12V1.3规范先要从ATX说起,ATX规范是1995年Intel公司制定的主板及电源结构标准，是英文(ATExtend)的缩写。ATX电源规范经历了ATX1.1.ATX2.0、ATX2.01.ATX2.02.ATX2.03和ATX12V等阶段。

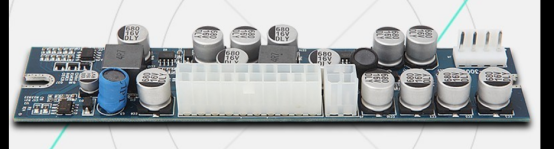

　　 ATX直插式电源?？?/span>

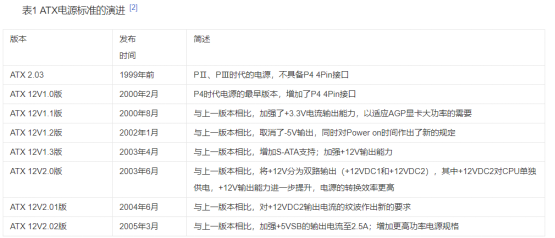

　　演进过程如下:

　　市面上的电源多遵循ATX2.03或更新的ATX12V标准。ATX2.03标准采用+5V和+3.3V电压，分别为功耗较大的处理器及显卡直接提供所需的电压。而单独的+12V输出则主要应用在硬盘和光驱设备上,因为当时处理器和显卡的功耗都相对较低，所以各部件相安无事。

　　四、电源品牌：

　　商用比较多的，长城，航嘉，台达。

　　工控机上常用：全汉，台达，康舒，亿恒。

　　五、电源的基本参数：

　　品牌、功率、输入电压、工作环境

　　常见电源的功率有１００Ｗ，１５０W，２５０W，３００W，３５０W，４００W，５００W，５５０W，６００W，８００W，１０００W等。

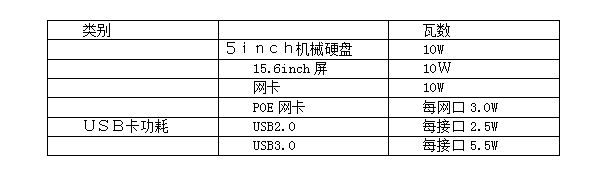

　　工控机功率计算参考：主板＋内存＋硬盘＝５０W

　　六、显卡单独算功率

　　工控电源工作环境：海拔，IP等级，电磁兼容，特种行业等

　　供电接口：ATX电源24PIN＋８PIN/4PIN，一些利率比较都的电源会提供显卡供电接口，6PIN/8PIN,或者双8PIN，６PIN+8PIN.
